電腦無梭多針絎縫機
HY-W-SJ
電腦無梭多針絎縫機
高速
NO.1
HY-W-SJ

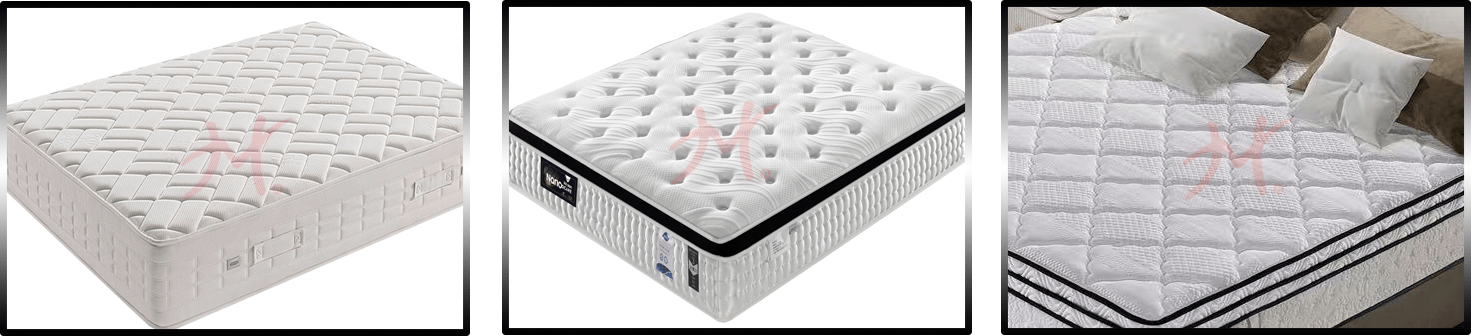

用途:絎縫高級床墊、床上用品、居家裝飾等各種各樣花紋。
1】?jī)?yōu)化機械結構,速度提高,產量增加;
2】絎縫線跡更緊實,絎縫圖案“立體”更強烈;
3】針排和壓板采用無凸輪的雙擺臂運動機構,避免潤滑油沾污布料的情況發生;
4】多次跨步獨立圖案(涵蓋360°、180°絎縫圖案);
5】面、底線斷線紅外線檢測自動停機,自動提針及數控調速;
6】通過CE 認證的安全保護標準;
7】絎縫材料厚度變化很大時,不用調整壓板位置;
8】高剛度機身,機器運轉速度高、震動輕、噪音低、無撞擊;
9】新一代電腦控制系統,絎縫精度高,絎縫過程中無需過多的參數調整或修改圖案;
10】CAD 繪圖方法,圖形精確,方便快捷;
11】強大的花模組合及多次跨步功能,可在各種大小的床墊里絎縫出每行各不相同的圖案;
12】狀態檢測,機器的運行情況一目了然;
NO.2
HY-W-SJ
參數 [ 單位:mm] | HY-W-SJ |
主機尺寸 | 4795×1670×2050(長寬高) |
絎縫寬度 | 2450 |
針 排 距 | 50.8,76.2,127 ( 5" ) 76.2,76.2,152.4 ( 6" ) |
針 距 | 25.4 |
X 行 程 | 410 |
絎縫厚度 | ≤ 80 (所有圖案) |
步 長 | 3-8 |
生產速度 | 60-300(米 / 小時) |
車針型號 | 24/180、23/160、22/140、21/130 |
主軸轉速 | 600~1200(轉 / 分鐘) |
功 率 | 7 KW |
電 壓 | 380V/50HZ / 220V/60HZ |
全機重量 | 5000 KG |
NO.3

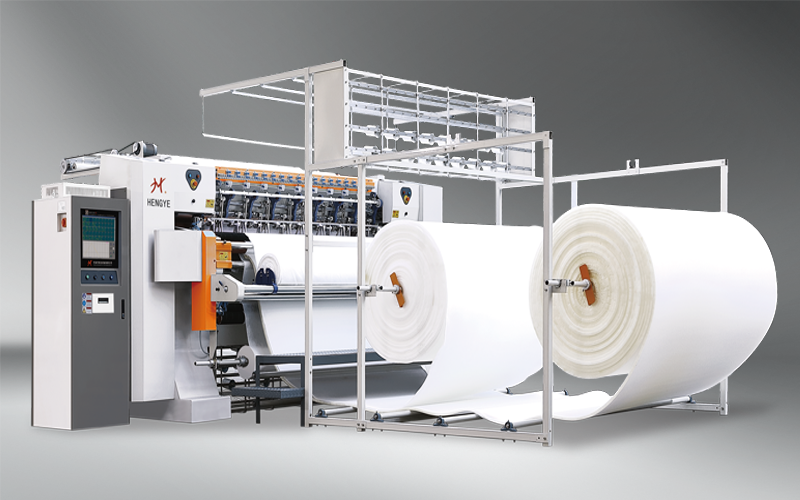

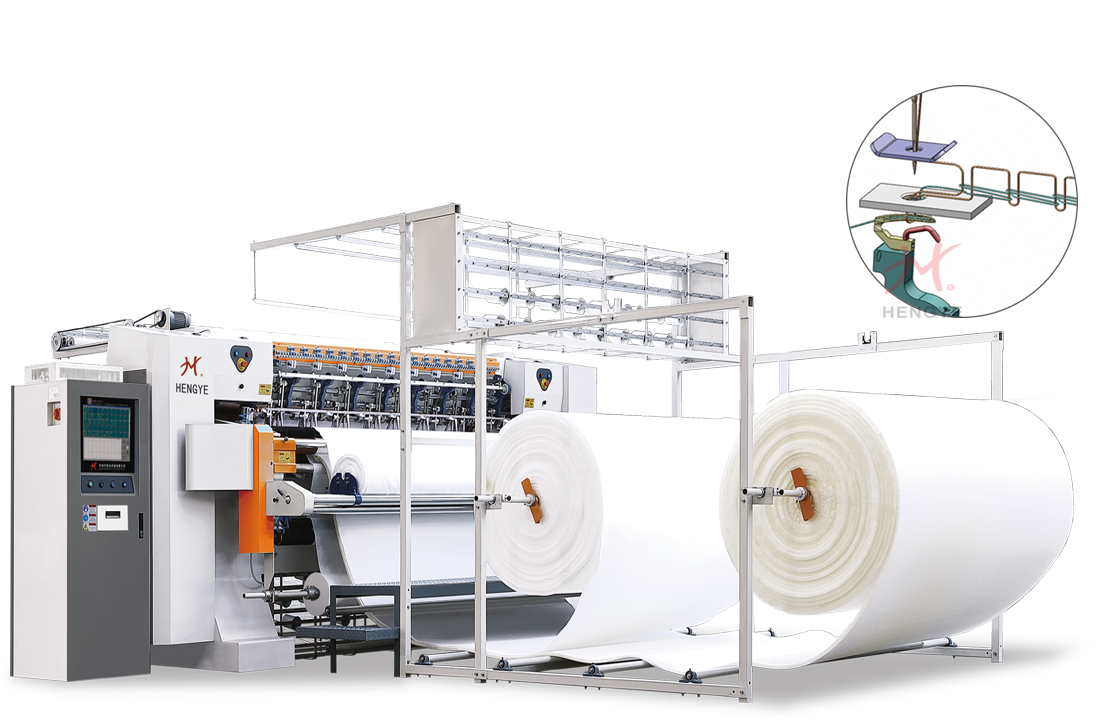

產品主機
produc Host
HY-W-SJ
NO.4
HY-W-SJ
機型 | HY-W-SJS-3S | HY-W-SJS-3 | HY-W-SJ | HY-W-BSJ | HY-W-DGN | HY-W-JH |
A | 4750 | 4700 | 4795 | 4795 | 4990 | 4840 |
B | 2100 | 2100 | 2050 | 2050 | 2120 | 2000 |
C | 2820 | 2820 | 2800 | 2800 | 2870 | 2940 |
D | 4750 | 5400 | 5460 | 5460 | 5690 | 5540 |
E | 670 | 670 | 500 | 500 | 500 | 350 |

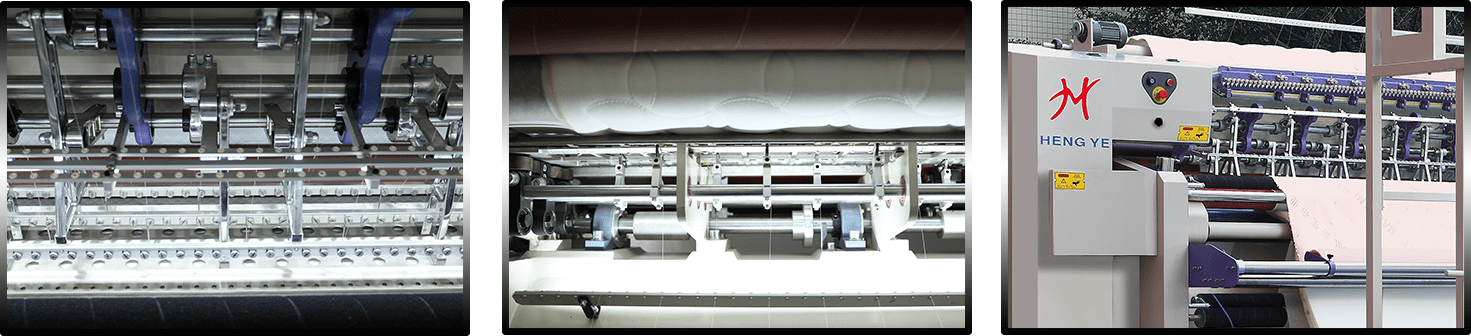

機械細節
Product Details

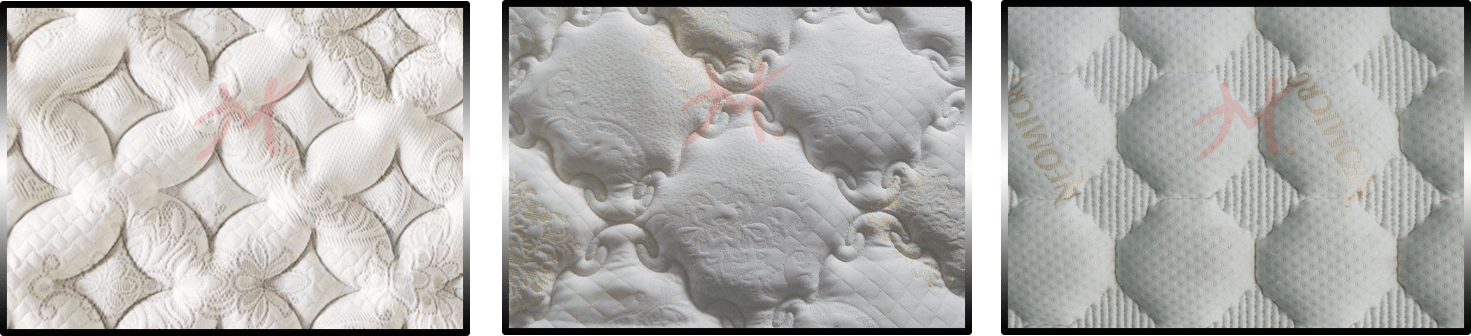

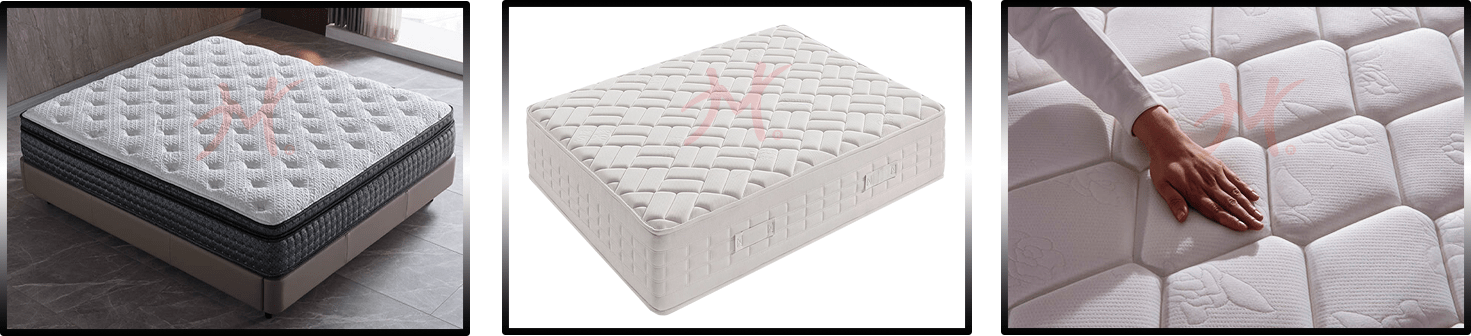

絎縫效果
Quilted effect

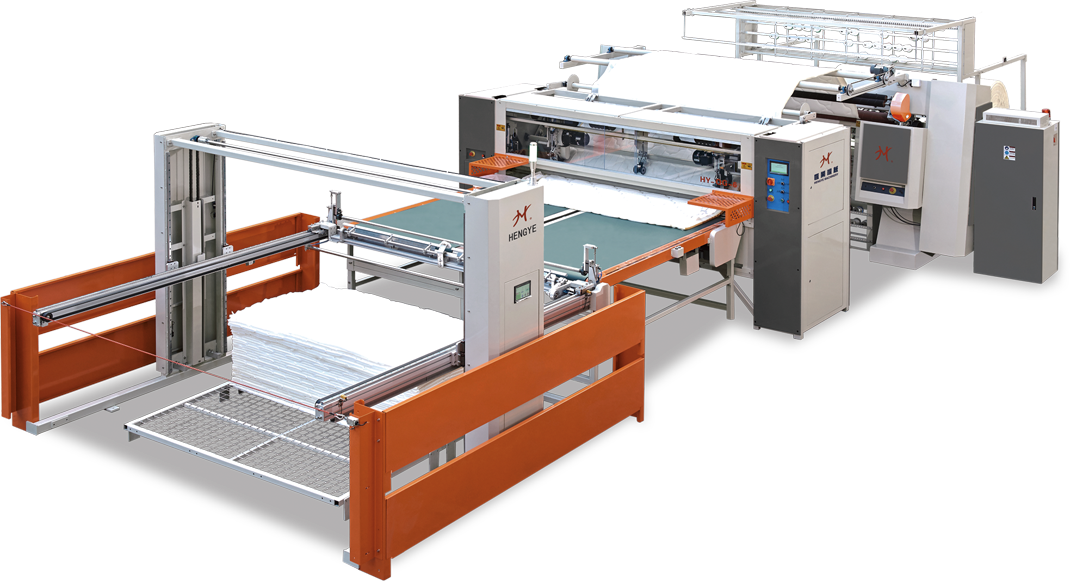

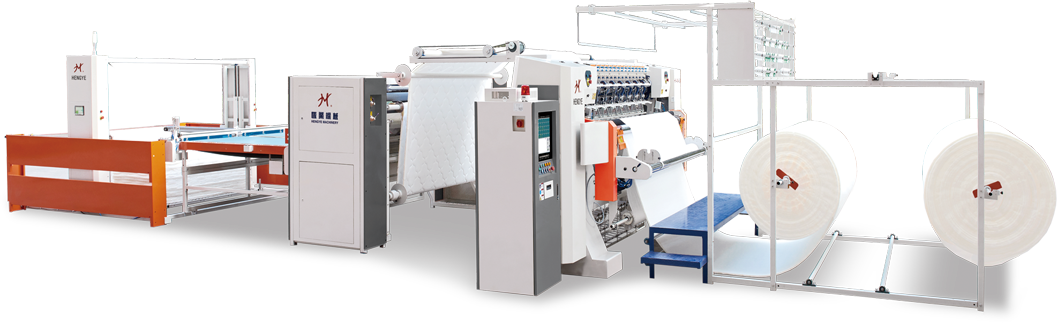

組合方案
Combination scheme
絎縫機 | 四邊縫裁機 |裁剪機 |疊料機 | 卷布裝置 ,可根據客戶公司的需求推薦最合適您的絎縫組合方案!
HY-W-SJ 絎縫機
HY-QG-6 裁剪機
HY-D-1 疊料機
